PLC模塊采集傳輸方案
華創測控 華創測控技術有限公司 2025-06-05 13:59
一、項目概述
本技術方案針對客戶現場罐區儲罐加裝雷達物位計，并通過PLC模塊采集由電腦畫面組態顯示數據并進行報警的項目而編訂，其中包含雷達物位計檢測系統、PLC模塊采集傳輸系統、電腦畫面組態顯示系統。其基于使用80GHzHCDAR-81S雷達物位計測量液位的方法，通過先進的技術處理工藝，精確測量并輸出油罐液位高度測量數據。同時，基于其良好的無故障使用特點和零維護的優勢，成為替代傳統稱重式測量的測量工具。
針對貴公司儲罐加裝雷達物位計測量液位并通過PLC模塊采集傳輸的工藝特點，經過我公司技術團隊的考察論證，提出以下解決方案。具體如下：
二、油罐液位檢測系統
2．1．系統描述及組成

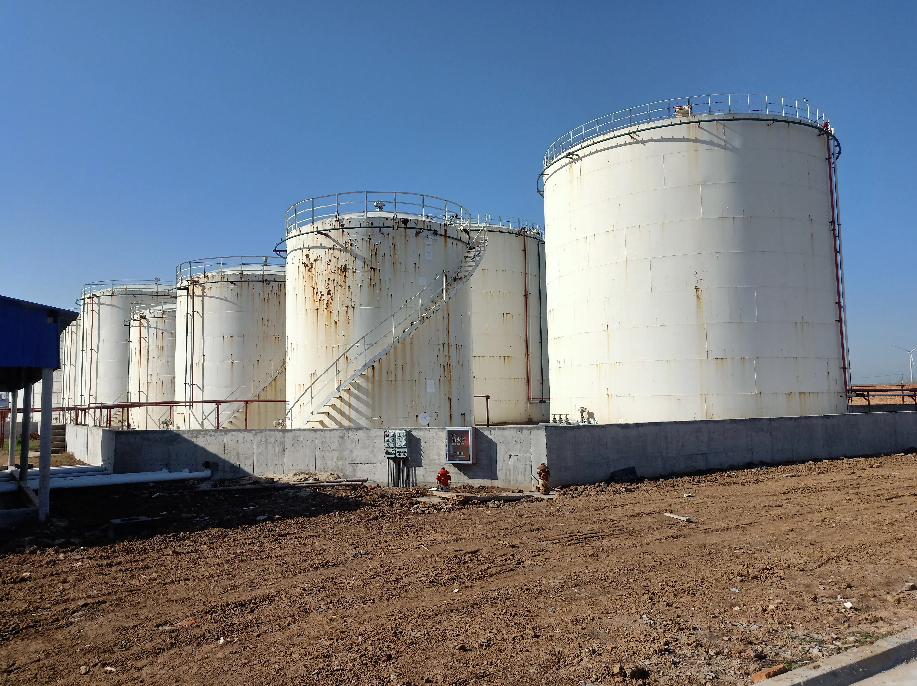

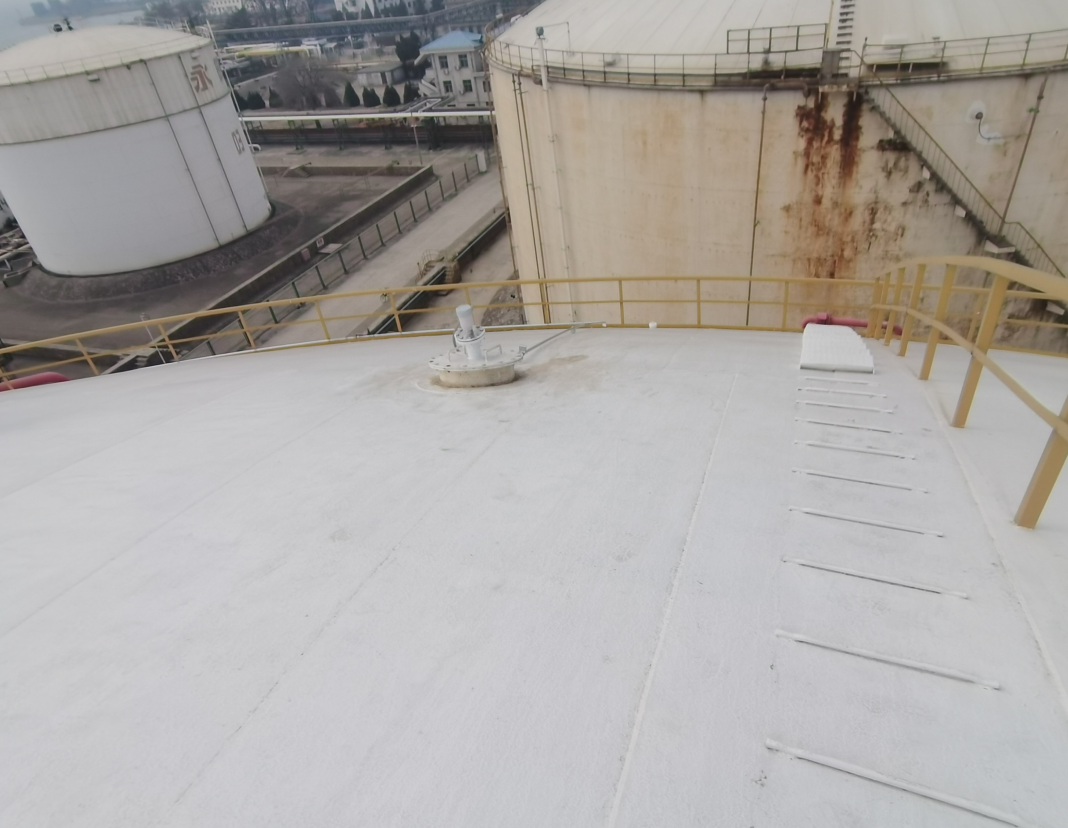

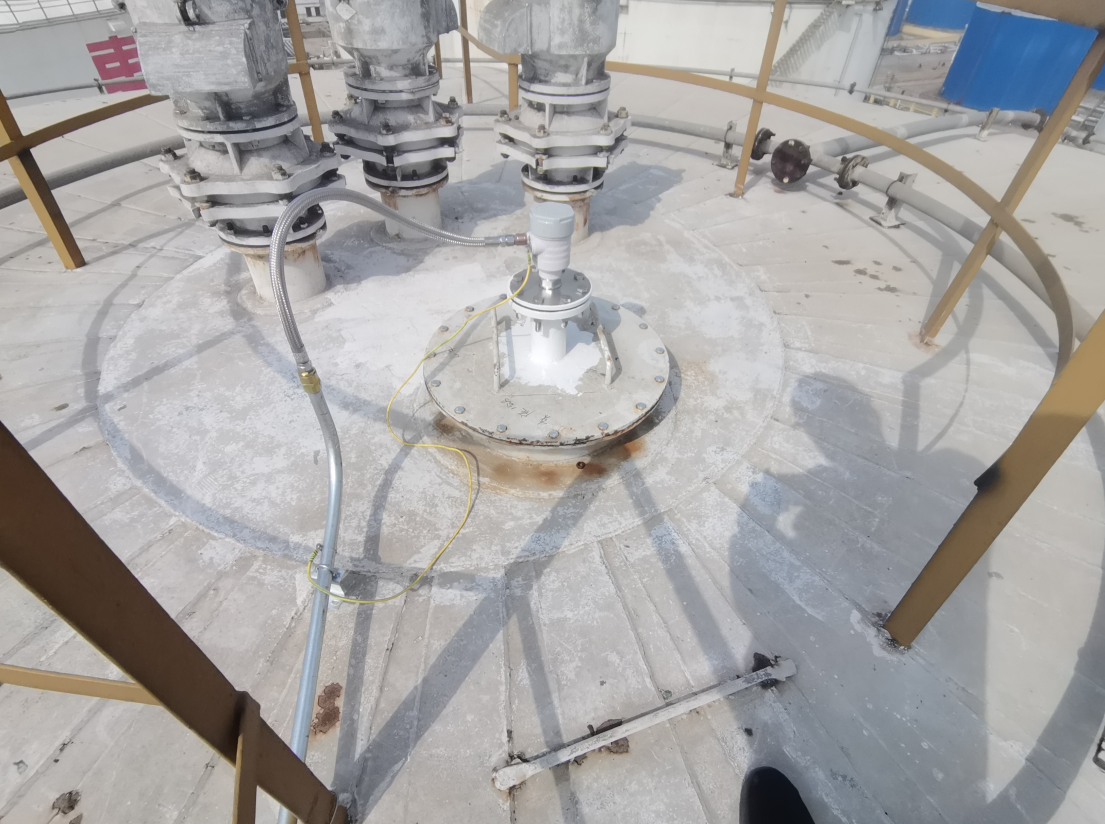

油罐油位檢測系統，采用我公司自主研發生產的HCDAR-8X系列80G高頻雷達物位計，加裝在每個儲油罐的灌頂；雷達物位計將檢測的油罐液位信號傳輸給PLC的模擬量采集模塊，并通過網線傳輸?shù)诫娔X畫面上顯示。電腦畫面有報警顯示并輸出給外加的聲光報警器，當油罐液位達到設定的上限報警值時，進行聲光報警指示；監控室電腦畫面上具有雷達量程設置、報警值設置、歷史數據曲線存儲功能。
2．1．1系統組成：
系統組成以整套儲油罐為例，包含我公司生產的80GHz雷達物位計10臺，在監控室加PLC控制箱一套、電腦一臺及其他輔材等。這樣既能完美實現儲油罐液位的實時測量，也能夠進行聲光報警和液位歷史高度的記錄查詢。保證在儲油罐液位測量的同時也保證了安全生產。
2.1.2.系統組成及功能描述
此處以一個儲油罐的液位檢測系統為例，
系統功能是：運行過程中，雷達液位計穩定連續自動測量儲油罐內的液位高度，將液位信號傳輸?shù)?/span>PLC控制箱內的信號隔離配電器，信號隔離配電器為4-20MA信號輸入和輸出，隔離配電器將液位信號輸出給PLC控制箱的模擬量采集模塊，并通過網線與監控電腦連接，將儲油罐的液位在電腦畫面上顯示。在電腦畫面上設定報警值，當液位到達報警值時，現場的聲光報警器進行報警，電腦畫面有報警指示，還可以查看以前的液位歷史曲線。
2.2.系統特點
1、穩定連續測量，即時顯示儲油罐液面參數。
2、非接觸式測量，維護量極小，無技術故障，使用壽命長。
3、操作簡便，安全自動測量。
4、罐旁顯示液位和聲光報警，便于現場操作。
5、以4~20mA標準信號傳送到主控室，在主控畫面上直接顯示液面值，并能設置上限報警，歷史曲線的存儲。
三、PLC模塊采集傳輸系統
3.1 PLC控制系統組成
現場雷達將液位信號傳輸給信號隔離配電器，因此在每臺雷達和PLC控制箱之間各鋪設一根只是KVVRP 2*1.5mm的兩芯屏蔽軟信號線。PLC模塊和電腦之間通過一根網線進行通訊。
3.2信號隔離配電器的作用
信號隔離配電器起到信號隔離的作用，消除干擾信號，使信號更準確穩定。第二個作用是保護PLC模塊和防雷電的作用。具體流程圖如下所示：

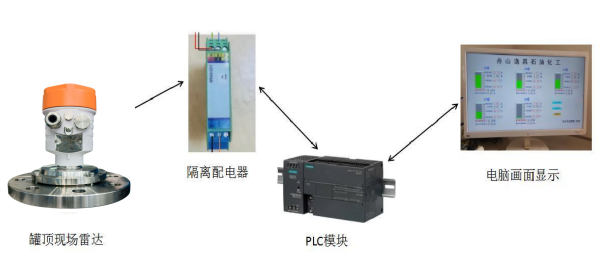

圖二：整體液位測量、數據采集傳輸、畫面顯示流程圖
四、電腦畫面顯示系統

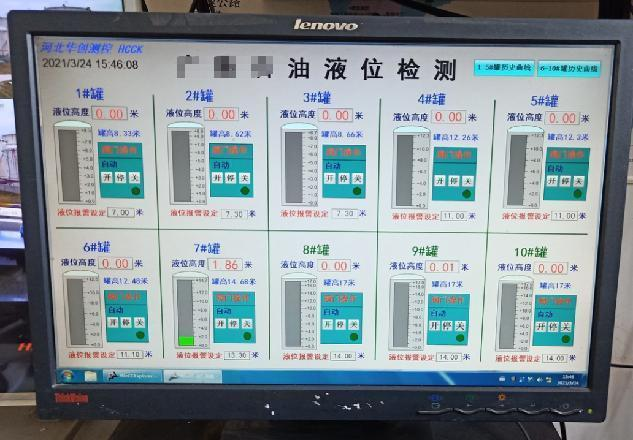

顯示電腦要求支持安裝win7操作系統，由我公司專業技術人員進行PLC編程軟件、數據通訊軟件和電腦畫面組態軟件的安裝，并進行PLC程序編寫和畫面組態調試，另外電腦必須帶網卡。顯示如下圖：
五、使用條件
1.現場雷達進線葛蘭頭要擰緊，防止雨水有進線孔進入雷達內部，造成電源短路放炮，損壞雷達。
2.現場的每臺雷達和監控室的PLC控制箱之間鋪設一根RVVP2*1.5的兩芯屏蔽電纜。
3.電腦和監控室的PLC控制箱之間鋪設一根屏蔽網線，（距離不遠的話乙方提供）。
如果您有需求，請聯系我們！
